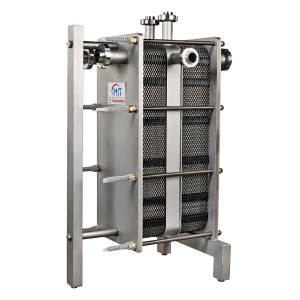

Plakalı Isı Eşanjörleri Nedir?

Plakalı Isı Eşanjörleri, ince metal plakalar arasında oluşturulan akış kanalları sayesinde sıcak ve soğuk akışkanlar arasında ısı transferi gerçekleştiren kompakt eşanjör sistemleridir.

Akışkanlar birbirine karışmadan ayrı kanallardan geçer. Plaka yüzeyleri üzerinden ısı transferi gerçekleşir ve sistem ihtiyacına göre ısıtma, soğutma, ısı geri kazanımı veya proses sıcaklık kontrolü sağlanır.

Plakalı Isı Eşanjörleri Nasıl Çalışır?

Sıcak ve soğuk akışkanlar eşanjör plakaları içinde birbirine temas etmeden ters, paralel veya çapraz akış prensibine göre ilerler. Plaka yüzeyleri iki akışkan arasında ısı transfer yüzeyi oluşturur.

Plakalar üzerindeki özel dalgalı yapı, akışkan türbülansını artırarak ısı transfer katsayısını yükseltir. Böylece daha küçük hacimde yüksek kapasite ve verimli çalışma elde edilir.

Plakalı Isı Eşanjörleri Kullanım Alanları

• HVAC ısıtma ve soğutma sistemleri
• Chiller ve kazan devreleri
• Enerji merkezleri ve mekanik tesisat odaları
• Isı geri kazanım uygulamaları
• Proses suyu ısıtma ve soğutma sistemleri
• Gıda ve içecek üretim tesisleri
• Kimya ve petrokimya prosesleri
• İlaç ve hijyenik üretim hatları
• Buhar-su, su-su ve glikol-su uygulamaları
• Endüstriyel üretim ve proses sıcaklık kontrolü

Plakalı Isı Eşanjörleri Avantajları

• Yüksek ısı transfer verimi sağlar.
• Kompakt tasarımı sayesinde az yer kaplar.
• Düşük su hacmi ile hızlı tepki süresi sunar.
• Sökülebilir tiplerde kolay bakım ve temizlik imkanı sağlar.
• Kapasite ihtiyacına göre plaka sayısı artırılabilir veya azaltılabilir.
• Enerji verimliliği ve işletme maliyeti açısından avantaj sağlar.
• Farklı akışkan tiplerine, basınçlara ve sıcaklık değerlerine uygun seçilebilir.

Plakalı Isı Eşanjörleri Tipleri

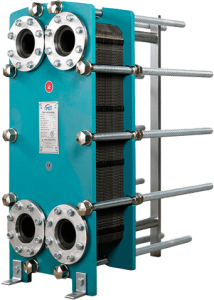

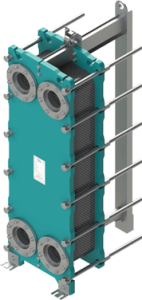

• Contalı plakalı eşanjörler: Bakım, temizlik ve plaka ilavesi ihtiyacı olan uygulamalar için uygundur.
• Lehimli plakalı eşanjörler: Kompakt yapı, düşük bakım ihtiyacı ve yüksek basınç dayanımı gerektiren sistemlerde kullanılır.
• Kaynaklı plakalı eşanjörler: Agresif akışkan, yüksek sıcaklık veya yüksek basınç gerektiren endüstriyel proseslerde tercih edilebilir.
• Yarı kaynaklı plakalı eşanjörler: Bir tarafında agresif akışkan bulunan özel proses uygulamalarında kullanılabilir.
• Hijyenik plakalı eşanjörler: Gıda, içecek, ilaç ve hijyenik proseslerde ürün güvenliği için tasarlanır.

Teknik Tasarım Kriterleri

• Isıl kapasite ve proses yükü
• Sıcak ve soğuk akışkan tipi
• Primer ve sekonder devre debileri
• Giriş ve çıkış sıcaklık değerleri
• Çalışma basıncı ve test basıncı
• İzin verilen basınç kaybı
• Plaka malzemesi ve plaka kalınlığı
• Conta malzemesi ve kimyasal dayanım
• Bağlantı çapı ve bağlantı standardı
• Bakım erişimi, izolasyon ve saha montaj koşulları

Plakalı Isı Eşanjörleri Seçim Kriterleri

Plakalı Isı Eşanjörleri seçilirken kapasite, akışkan türü, debi, sıcaklık farkı, basınç kaybı, çalışma basıncı, korozyon riski, bakım ihtiyacı ve proses hassasiyeti birlikte değerlendirilmelidir.

Yanlış seçilen eşanjör, yetersiz ısı transferi, yüksek basınç kaybı, gereksiz enerji tüketimi, bakım zorluğu ve proses sıcaklık kontrolünde kararsızlık gibi sorunlara neden olabilir. Bu nedenle ürün seçimi gerçek işletme verilerine göre yapılmalıdır.

HVAC ve Mekanik Tesisat Uygulamaları

HVAC sistemlerinde plakalı eşanjörler; kazan devresi, chiller devresi, yerden ısıtma devresi, kullanım sıcak suyu hazırlama, ısı geri kazanım ve enerji merkezi uygulamalarında yaygın olarak tercih edilir.

Primer ve sekonder devrelerin birbirinden ayrılması, sistem güvenliğinin artırılması, bakım kolaylığı ve kontrollü ısı transferi açısından mekanik tesisatlarda önemli bir rol oynar.

Proses ve Endüstriyel Kullanım

Endüstriyel tesislerde proses akışkanlarının ısıtılması, soğutulması veya sıcaklıklarının kontrol altında tutulması için plakalı eşanjörler kullanılır. Gıda, kimya, ilaç, tekstil, enerji ve petrokimya sektörlerinde proses sürekliliği açısından kritik ekipmanlardır.

Akışkanın viskozitesi, kirlilik oranı, partikül içeriği, kimyasal yapısı ve çalışma sıcaklığı eşanjör tasarımında dikkate alınmalıdır.

Malzeme ve Conta Seçimi

Plaka malzemesi genellikle paslanmaz çelik olarak seçilir; ancak akışkanın kimyasal yapısına göre farklı malzeme seçenekleri değerlendirilebilir. Conta seçimi ise sıcaklık, basınç ve kimyasal dayanım kriterlerine göre yapılmalıdır.

EPDM, NBR veya özel conta malzemeleri uygulamaya göre tercih edilebilir. Doğru malzeme seçimi, eşanjörün servis ömrü, sızdırmazlığı ve bakım periyodu açısından belirleyicidir.

Bakım, Temizlik ve Kapasite Revizyonu

Contalı plakalı eşanjörlerde plakalar sökülerek temizlik yapılabilir. Bu özellik, kirlilik riski olan proseslerde bakım kolaylığı sağlar. İhtiyaca göre plaka ilavesi veya plaka eksiltme ile kapasite revizyonu yapılabilir.

Düzenli bakım; ısı transfer veriminin korunması, basınç kaybının kontrol edilmesi, conta sızdırmazlığının sağlanması ve sistem ömrünün uzatılması açısından önemlidir.

Airtes Plakalı Isı Eşanjörleri Çözümleri

Airtes, HVAC, proses, enerji merkezi, kazan, chiller, kullanım sıcak suyu, ısı geri kazanım ve endüstriyel üretim hatlarında kullanılan Plakalı Isı Eşanjörleri için proje bazlı ürün seçimi, kapasite hesabı ve teknik destek sunar.

Sistem değerlendirmesinde kapasite, debi, sıcaklık farkı, basınç kaybı, akışkan tipi, bağlantı standardı, conta malzemesi ve bakım gereksinimleri birlikte ele alınır. Böylece projeye uygun, verimli ve uzun ömürlü ısı transfer çözümü oluşturulur.

Neden Airtes?

• Projeye uygun plakalı ısı eşanjörü seçimi ve teknik değerlendirme
• Kapasite, debi, sıcaklık ve basınç kaybına göre mühendislik yaklaşımı
• HVAC, kazan, chiller ve proses sistemlerinde uygulama deneyimi
• Conta, plaka malzemesi ve bağlantı detaylarına göre doğru ürün seçimi
• Enerji verimliliği ve işletme sürekliliği odaklı çözüm yaklaşımı
• Saha montaj koşullarına uygun teknik destek

Sıkça Sorulan Sorular

Plakalı Isı Eşanjörleri nedir?

Plakalı Isı Eşanjörleri, iki farklı akışkan arasında plakalar üzerinden ısı transferi sağlayan kompakt ve yüksek verimli eşanjör sistemleridir.

Plakalı ısı eşanjörü nerelerde kullanılır?

HVAC sistemleri, kazan ve chiller devreleri, kullanım sıcak suyu, proses suyu, ısı geri kazanım, gıda, kimya, ilaç ve endüstriyel üretim hatlarında kullanılabilir.

Contalı ve lehimli plakalı eşanjör arasındaki fark nedir?

Contalı tiplerde plakalar sökülerek bakım ve temizlik yapılabilir. Lehimli tipler daha kompakt yapılıdır ve genellikle düşük bakım ihtiyacı olan kapalı sistemlerde tercih edilir.

Plakalı ısı eşanjörü seçimi nasıl yapılır?

Kapasite, debi, giriş-çıkış sıcaklıkları, çalışma basıncı, izin verilen basınç kaybı, akışkan tipi, plaka malzemesi ve conta seçimi dikkate alınarak yapılmalıdır.

Projenize Uygun Plakalı Isı Eşanjörleri İçin Airtes ile İletişime Geçin

Tesisinizdeki kapasite, debi, sıcaklık farkı, basınç kaybı, akışkan tipi, bağlantı standardı, conta malzemesi ve saha montaj koşulları doğru analiz edilmeden Plakalı Isı Eşanjörleri seçimi yapılması uygun değildir. Airtes teknik ekibi, işletmenize uygun çözüm için profesyonel destek sunar.

Detaylı bilgi, keşif ve proje bazlı teklif için bizimle iletişime geçebilirsiniz.
