ATEX Radyal Fanlar: Patlayıcı Ortamlarda Güvenli ve Verimli Havalandırma Çözümleri
Endüstriyel tesislerde, patlayıcı gazların veya tozların bulunduğu ortamlarda kullanılan ekipmanların güvenlik standardı büyük önem taşır. Avrupa Birliği direktiflerine göre, bu tür alanlarda kullanılacak tüm ekipmanlar ATEX (Atmosphères Explosibles) direktifine uygun olmalıdır. Bu kapsamda geliştirilen ATEX radyal fanlar, özellikle kimya, petrokimya, ilaç, boya, gıda, maden ve silolar gibi potansiyel patlama riski taşıyan alanlarda güvenli hava akışı sağlar.
ATEX Sertifikası Nedir?
ATEX, 2014/34/EU Avrupa Birliği direktifine göre patlayıcı ortamlarda kullanılmak üzere tasarlanmış ekipmanlar için zorunlu bir uygunluk belgelendirme sistemidir. Fan gibi mekanik veya elektrikli cihazlar için geçerlidir.
Zone 1 / Zone 2: Gaz patlaması riski olan alanlar
Zone 21 / Zone 22: Toz patlaması riski olan alanlar
ATEX fanlar bu zonlara uygun olarak Kategori 2G / 2D veya 3G / 3D sınıflarında üretilir.

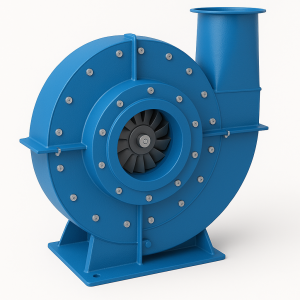

ATEX Radyal Fanların Yapısal Özellikleri
⚙️ Gövde ve Malzeme Seçimi
Gövde: Antistatik özellikli alüminyum, paslanmaz çelik veya karbon çelik
Fan kanatları: Kıvılcım önleyici malzeme (örn. bakır alaşımlı)
Motor: Alev sızdırmaz (Ex d), artan güvenlikli (Ex e) veya tamamen sızdırmaz (Ex nA) yapı
Yataklama ve kaplinler: Statik yüklenmeye ve kıvılcım riskine karşı izole edilmiştir
🔧 Teknik Tasarım
Yüksek basınçlı hava transferi için radyal tip fan kanat yapısı tercih edilir.
Dıştan motor tahrikli modellerde motor, akışkanla temas etmez (özellikle solvent buharı içeren ortamlarda tercih edilir).
Yüksek sıcaklık ve kimyasal direnç özellikleri gereğine göre fan tasarımı özelleştirilebilir.
Uygulama Alanları
Kimya ve Petrokimya Tesisleri: Patlayıcı solvent ve gazların uzaklaştırılması
Boya ve Vernik Üretimi: Solvent buharlarının tahliyesi
Un, Şeker, Nişasta Tesisleri: Toz patlaması riski olan alanların havalandırılması
Akü ve Pil Üretim Alanları: Hidrojen gazının tahliyesi
Maden ve Tünel Havalandırması: Metan, kömür tozu gibi patlayıcı maddelerin bulunduğu ortamlar
Endüstriyel Fırınlar: Yanıcı gazların tahliyesi
Avantajları
✅ Patlamaya Karşı Tam Güvenlik: Kıvılcım riski minimize edilmiş motor ve gövde yapısı
✅ Yüksek Performans: Yüksek basınç ve debi aralığında çalışma imkânı
✅ Uzun Ömür: Antistatik ve korozif ortama dayanıklı özel malzemelerle tasarlanmış gövde
✅ Sertifikalı Güvence: ATEX Zone 1, 2, 21, 22 alanlara uygunluk
✅ Esnek Montaj: Duvar tipi, kanal tipi, zemin tipi ve motor dıştan tahrikli konfigürasyonlar
ATEX Fan Seçiminde Dikkat Edilmesi Gerekenler
Çalışma bölgesinin ATEX sınıflandırması (Zone 1/2/21/22)
Taşınacak akışkanın tipi (tozlu, kimyasal, gaz vs.)
İstenen debi (m³/h) ve basınç (Pa) değerleri
Ortam sıcaklığı ve nem durumu
Elektrik motorunun koruma sınıfı (Ex d, Ex e, Ex nA)
ATEX radyal fanlar, tehlikeli ortamların güvenli ve etkin biçimde havalandırılmasını sağlayan hayati önemde ekipmanlardır. Hem iş güvenliği standartlarının sağlanması hem de proses sürekliliğinin korunması açısından kritik rol oynar. Doğru fan seçimi; hem mühendislik hesaplamaları hem de ATEX zon analizleriyle birlikte yapılmalıdır.
