Toz Toplama Ünitelerinde Tehlikeli Bölge Sınıflandırılması

-TOZ TOPLAMA ÜNİTELERİNDE TEHLİKELİ BÖLGE SINIFLANDIRMASI-

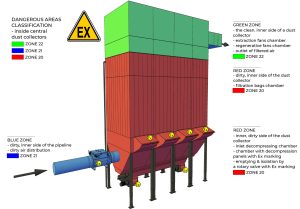

⚠️ DANGEROUS AREAS CLASSIFICATION
– inside central dust collectors
Merkezi toz toplayıcıların iç kısmında
🟩 GREEN ZONE (ZONE 22)
YEŞİL BÖLGE (ZONE 22)
– the clean, inner side of a dust collector
Toz toplayıcının temiz iç kısmı
– extraction fans chamber
Emiş fanları odası
– regenerative fans chamber
Rejeneratif fan odası
– outlet of filtered air
Filtrelenmiş havanın çıkış noktası
🔴 1 RED ZONE (ZONE 20)
1 KIRMIZI BÖLGE (ZONE 20)
– dirty, inner side of the dust collector
Toz toplayıcının kirli iç kısmı
– filtration bags chamber
Filtre torbalarının bulunduğu bölme
🔴2 RED ZONE (ZONE 20)
2 KIRMIZI BÖLGE (ZONE 20)
– inner, dirty side of the dust collector
Toz toplayıcının kirli iç bölmesi
– inlet decompressing chamber
Girişteki basınç azaltma bölmesi
– chamber with decompression panels with Ex marking
Ex işaretli basınç tahliye panelleri bulunan bölme
– emptying & isolation by a rotary valve with Ex marking
Ex işaretli döner vana ile boşaltım ve izolasyon
🔵 BLUE ZONE (ZONE 21)
MAVİ BÖLGE (ZONE 21)
– dirty, inner side of the pipeline
Boru hattının kirli iç kısmı
– dirty air distribution
Kirli hava dağıtım hattı
